Stolp oven - HBO

De metalen kapovens (HBO) genereren de laagst haalbare bedrijfsdrukken. De gasatmosfeer met de hoogste zuiverheid wordt bereikt dankzij het vacuümvermogen.

De materialen die in de constructie zijn gebruikt, zijn geselecteerd op de laagste dampspanningen bij de hoogste temperaturen. Warmtebehandeling tot de hoogste temperaturen kan worden bereikt zonder de verwarmingselementen of het isolatiemateriaal te beschadigen. Stralingsschilden worden gebruikt om thermische isolatie te bieden, die zijn gemaakt van hetzelfde materiaal als de verwarmingselementen, en er wordt geen vezelachtige thermische isolatie gebruikt.

Er worden twee soorten HBO-ovens geproduceerd: die gemaakt met molybdeen verwarmingselementen en stralingsschermen zijn geschikt voor gebruik tot 1600°C; die gemaakt met wolfraam verwarmingselementen en stralingsschermen zijn geschikt voor gebruik tot 2200°C.

Stikstof-, argon- en waterstofgassen zijn beschikbaar voor gebruik in gemengde of zuivere vormen. Extra gassen kunnen op verzoek worden geïnstalleerd. Een lichte overdruk of gecontroleerde partiële druk tussen 10 en 1000 mbar kan worden bereikt. Partiële druk zorgt voor een gedefinieerde gasstroom door de oven.

Door het volledig metalen ontwerp kan het uiteindelijke vacuümniveau in de HBO het hoogvacuümbereik bereiken en beter dan 5 x 10^-6 mbar. Afhankelijk van de vacuümvereisten wordt het vacuüm verzorgd door verschillende pompstations. Opties voor ultrahoog vacuüm zijn op aanvraag verkrijgbaar. Gassen worden aangestuurd door verschillende doseer- en regelapparatuur. De temperatuur in elk van de drie verwarmingszones wordt individueel geregeld om de beste uniformiteit te behouden.

Toepassingsvoorbeelden

Quenching, carbonisatie, drogen, gloeien, keramisch injectie vormgieten (CIM), metaal injectie vormgieten (MIM), ontbinden, ontgassen, pyrolyse, rapid prototyping, siliconisering, sinteren, solderen, soldering, sublimering, synthese, temperen, verharding

Standaard functies

Precisely defined atmosphere with highest possible purity (6 N or better)
Best possible vacuum
Fast heat up and cool down upon request
Hydrogen partial pressure operation upon request
Nauwkeurig geregelde vacuümpompsnelheden geschikt voor poeders
Certified safety management for flammable and toxic gases
Fully automatic operation
Data registratie voor kwaliteitsbeheer

Opties (te specifiëren bij bestelling)

Vacuum system for pre-vacuum, fine vacuum or high vacuum operation
Software for automated operation, data tracking and data export
Reaction gas equipment for more than one inert gas, retorts, afterburners
Water cooling system

Stolp oven - HBO Technische details

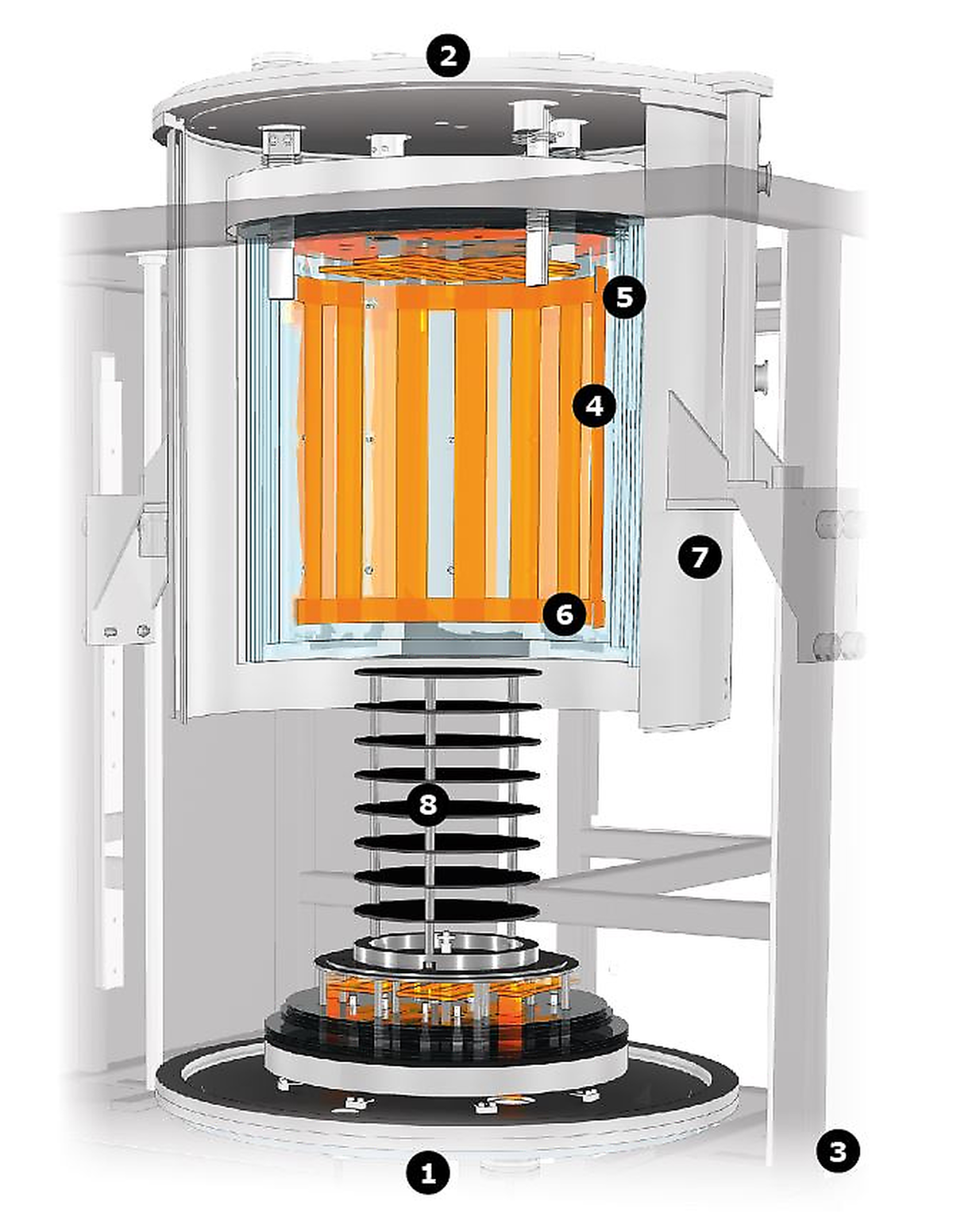

View inside of the HBO Hood Furnace

gas inlet or outlet
gas outlet or inlet
pumping unit attached from below
location of the thermocouple
radiation shields
heating elements
water cooled vessel
sample holder (built on request)

The HBO Hood Furnace is constructed of metallic materials only with a total of 9 radiation shields. It has three heating zones to improve the temperature uniformity over the whole length and also to enable preheating of the incoming gas if required. The three heating zones consist of the mantle, top and bottom heater. The mantle heater is designed for the highest mechanical stability. An optional metallic retort can be specified to protect the heating elements should any outgassing of the sample occur and improve the temperature uniformity.

To insulate the heat in metallic furnaces, tungsten or molybdenum radiation shields are used. The HBO has a double walled, water cooled vessel. The sample holder is positioned as required.

Each of the three heating zones are individually controlled and protected by an additional over-temperature protection thermocouple; therefore, unattended operation is possible. An optional fast cooling system significantly reduces the cool down time.
