Uniformiteit en warmte
Om een oven met uitstekende temperatuuruniformiteit te ontwerpen en te bouwen, zijn tijdrovende berekeningen en simulaties vereist. Carbolite Gero heeft tientallen jaren ervaring opgedaan in de engineering van uitzonderlijke warmtebehandelingssystemen.
Deze ervaring wordt gebruikt in al onze standaardovens, evenals in aangepaste modificaties waarbij de temperatuuruniformiteit nog verder moet worden verbeterd. Enkele belangrijke ontwerpprincipes om de uniformiteit te verbeteren zijn als volgt.
Vertegenwoordiging van de uniforme zone binnen een kameroven

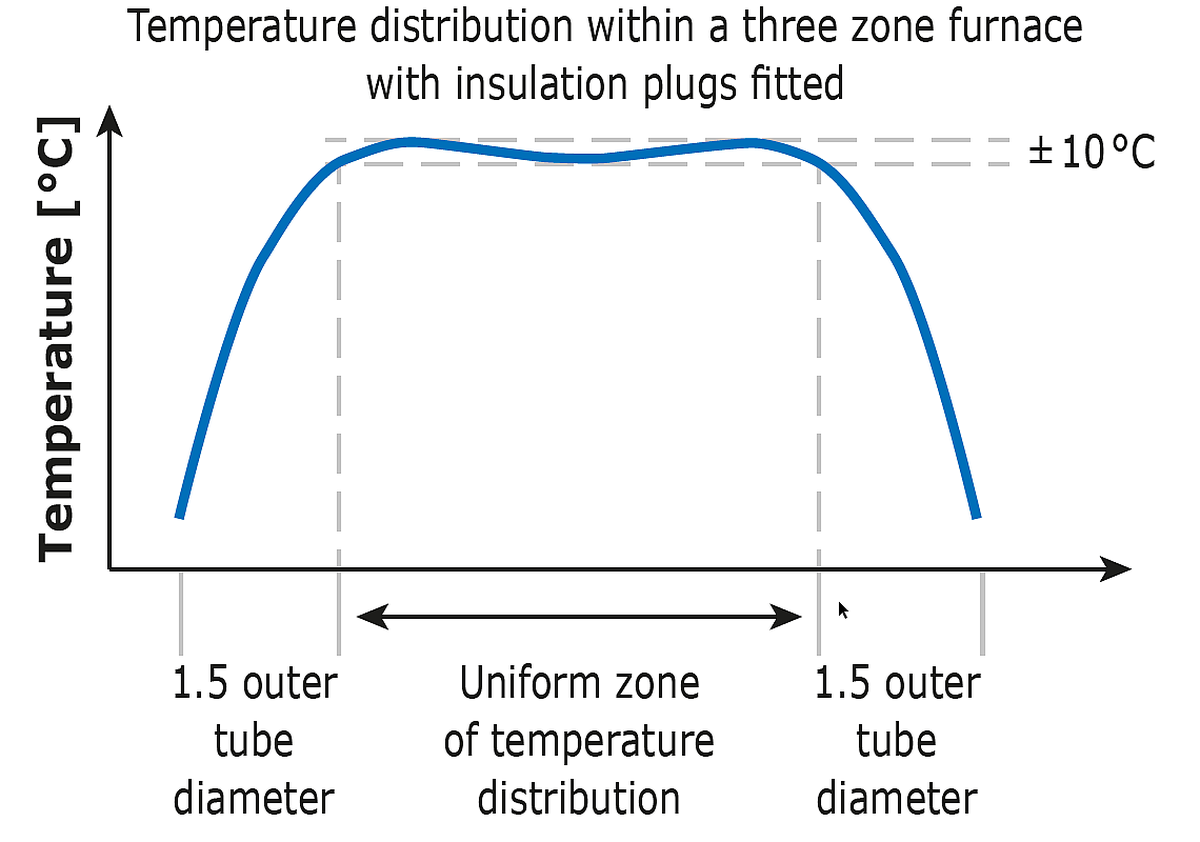

Weergave van de uniforme lengte in een buisoven
Een gesloten retort wordt gebruikt om het monster volledig te omringen voor werking onder gemodificeerde atmosferen en om de temperatuuruniformiteit te verbeteren. De retort is bijvoorbeeld geconstrueerd met een gasuitlaat voor toepassingen voor ontbinding.
Multi-zone buisovens zijn in staat om de temperatuurdaling naar de uiteinden van een buis te compenseren. Er zijn drie en acht zone-ovens beschikbaar.
Voor optimale temperatuuruniformiteit en distributie binnen de oven is een zeer symmetrisch ontwerp van cruciaal belang. Als een gasstroom nodig is, wordt het gas voorverwarmd voordat het in de kamer stroomt. Een gasventilatiesysteem met een geavanceerd gasgeleidingsontwerp is voorzien voor ovens die werken in het lage temperatuurbereik.

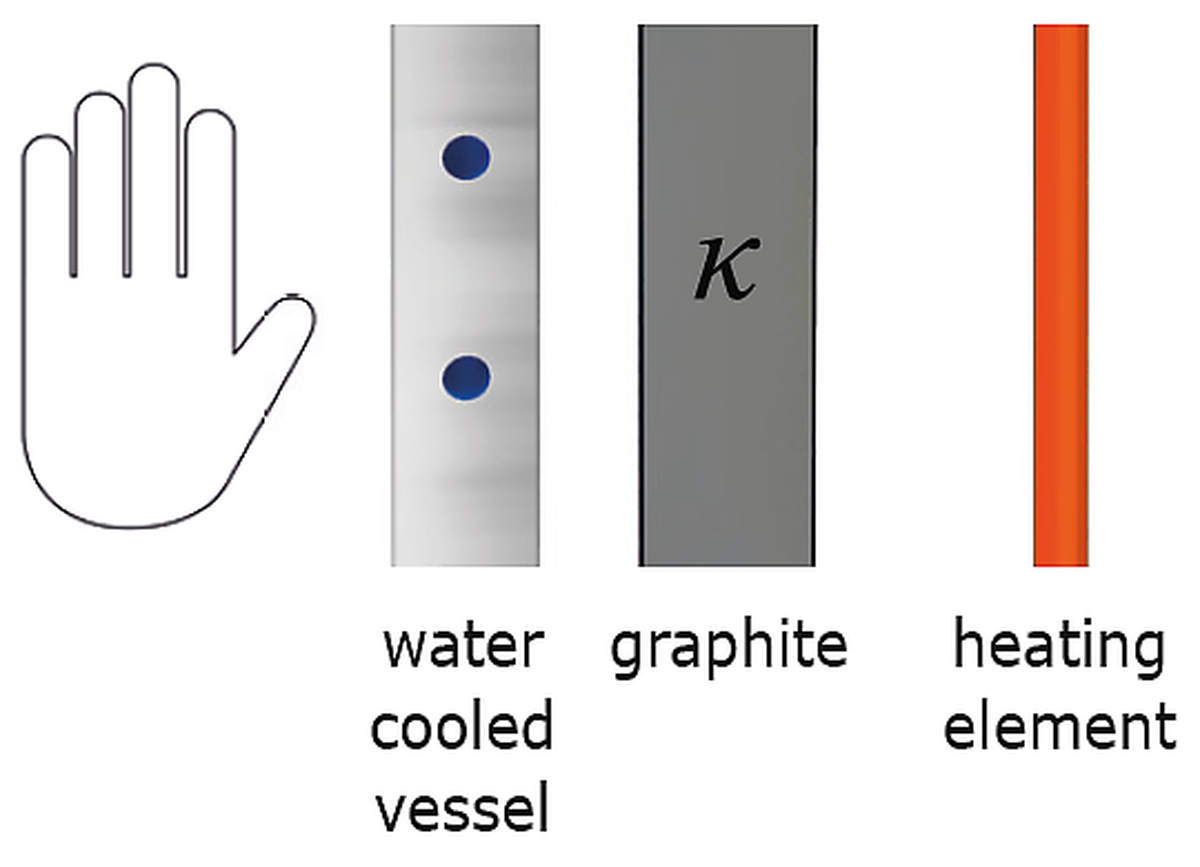

Metalen schilden worden gebruikt in de metalen ovens om de warmte naar binnen toe constant naar het monster te reflecteren en zorgen voor isolatie van het watergekoelde vat. Het ontwerp van het vat, de stralingsschermen en verwarmingselementen moeten zeer symmetrisch zijn voor een optimale tempertuuruniformiteit.

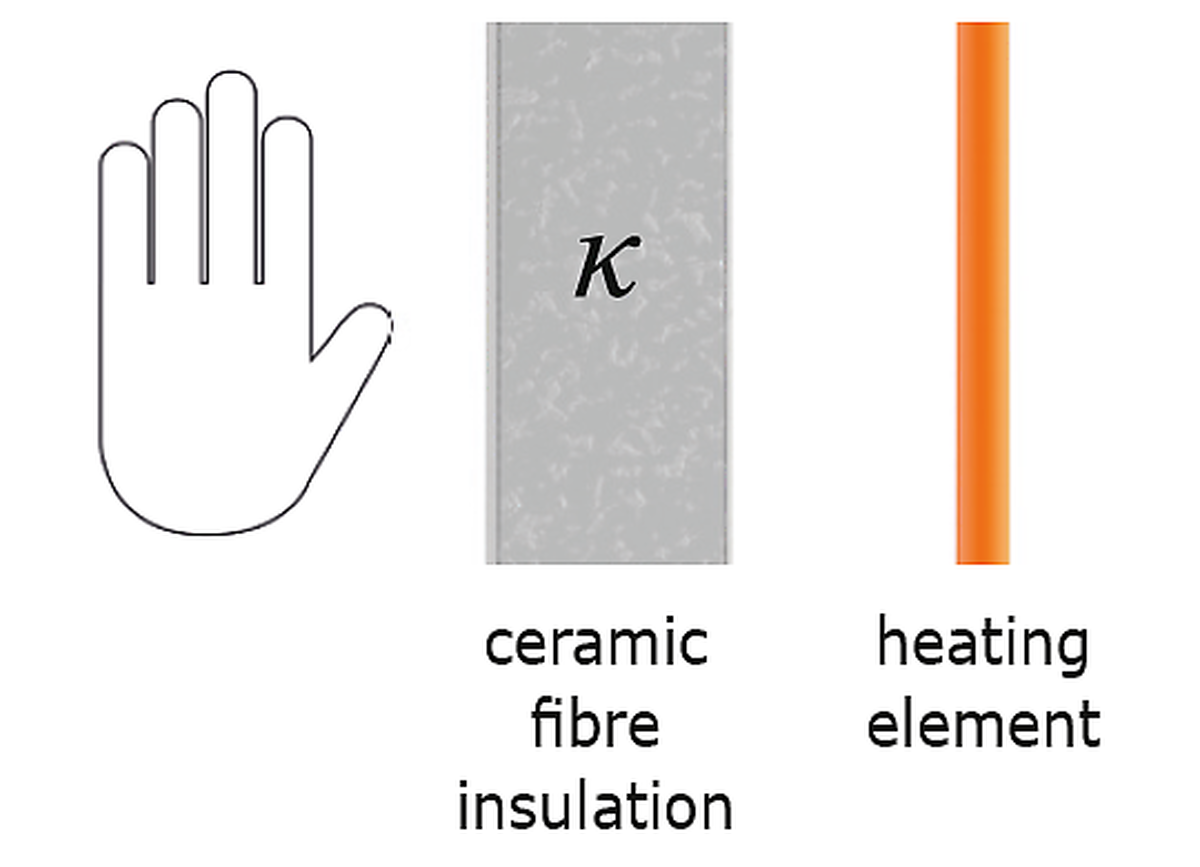

De thermische geleidbaarheid van grafietvilt en keramische vezelisolatie is erg laag waardoor ze uitstekende materialen zijn voor ovenisolatie. De dikte en kwaliteit van de isolatiematerialen worden zorgvuldig en specifiek gekozen per de maximale bedrijfstemperatuur van de oven.
