Nadcap AMS2750G en CQI-9 conformiteit

Het Nadcap-programma, gecreëerd door het Performance Review Institute, is ontworpen om een kader voor accreditatie en kwaliteitsborging te bieden voor een bepaald bereik van 'speciale processen en producten' die worden gebruikt in de sectoren lucht- en ruimtevaart en defensie. Het werd oorspronkelijk gesponsord door Boeing en is nu geadopteerd door alle Westerse luchtvaartfabrikanten.

Nadcap wordt steeds belangrijker in de lucht- en ruimtevaartsector, waarbij vaak accreditatie wordt aangevraagd door bedrijven als: GE Aviation, Rolls Royce plc, MTU, Snecma, Turbomeca, Boeing, Vought Aircraft Industries, Bombardier, Honeywell, Hamilton Sundstrand en Sikorsky Aircraft. Fabrikanten en eindgebruikers moeten de vereisten van SAE Aerospace Standard Number AMS2750G. In deze standaard worden oven- en ovensoorten geclassificeerd op basis van hun temperatuur uniformiteit en het type regelinstrumentarium dat zij gebruiken.

Carbolite Gero heeft een aanzienlijke expertise in het leveren van ovensystemen aan ruimtevaartklanten die zijn ontworpen voor volledige naleving van AMS2750G en CQI-9.

Om te voldoen aan de AMS2750G moet het volgende worden gedefinieerd:

  1. Temperatuurbereik van overeenstemming
  2. Klasse van temperatuur uniformiteit vereist – Klasse 1, 2, 3, 4, 5 or 6 (zie details hieronder)
  3. Temperatuur instrumentatie type - type A, B, C, D, D+ or E (zie details hieronder)
  4. Uniforme zone vereist – definieer H x W x D
  5. Temperature Uniformity Survey (TUS) vereist met geladen of lege kamer
  6. System Accuracy Test (SAT) vereisten

Nadcap Klasse voor ovensystemen



KlasseUniformiteit
1± 3°C
2± 5 °C / ± 6 °C
3± 7 °C / ± 8 °C
4± 10°C
5± 14°C
6± 28°C

Voor uniformiteit van klasse 1, ± 3 °C, moet de grootte van een ovenkamer aanzienlijk groter zijn dan het werkvolume. Als het werkvolume van 600 mm x 600 mm x 600 mm is vereist, adviseren wij een kamervolume van minimaal 800 mm x 800 mm x 800 mm.

Nadcap product instrumentatie types

De control instrumentatie type wordt gedefinieerd als type A, B, C, D, D+ of E. De verschillen tussen deze typen worden weergegeven in het onderstaande diagram en hebben betrekking op het aantal opname thermokoppels dat permanent is geïnstalleerd in de werkruimte van de oven en de gebruikte instrumentatie om deze te controleren.

 Instrumentation componentsType AType BType CType DType D+Type E

(1)

Control instrument with temperature display

X

X

 X

X

X

X

(2)

Control sensor

X

X

X

X

X

X

(3)

Control instrument recorder

X

X

X

X

X



(4)

Over-temperature protection instrument

X

X

X

X

X



(5)

Over-temperature protection sensor

X

X

X

X

X



(6)

Multipoint chart recorder (or separate channel in control instrument recorder)

X

X

X



(7)

High temperature protection sensor connected to multipoint recorder

 X



 X



(8)

Low temperature sensor connected to multipoint recorder

 X



 X



(9)

Load sensor connected to multipoint recorder

 X

 X





(10)

Recording sensor(s) per Zone

X



Nadcap AMS2750G en CQI-9 conformiteit - Voorbeelden

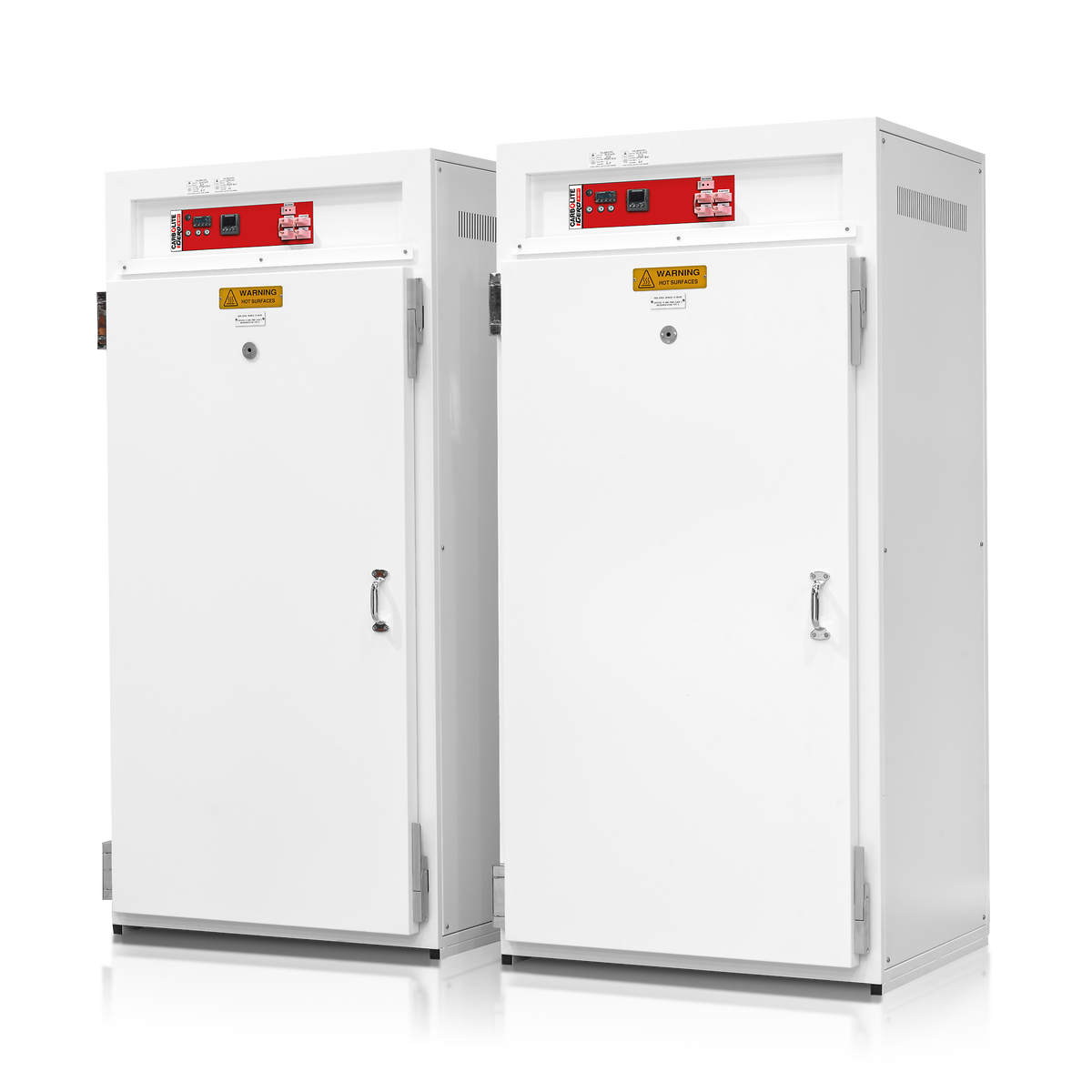

GP 450A universele oven voor Nadcap naleving
GP 450A universele oven voor Nadcap naleving

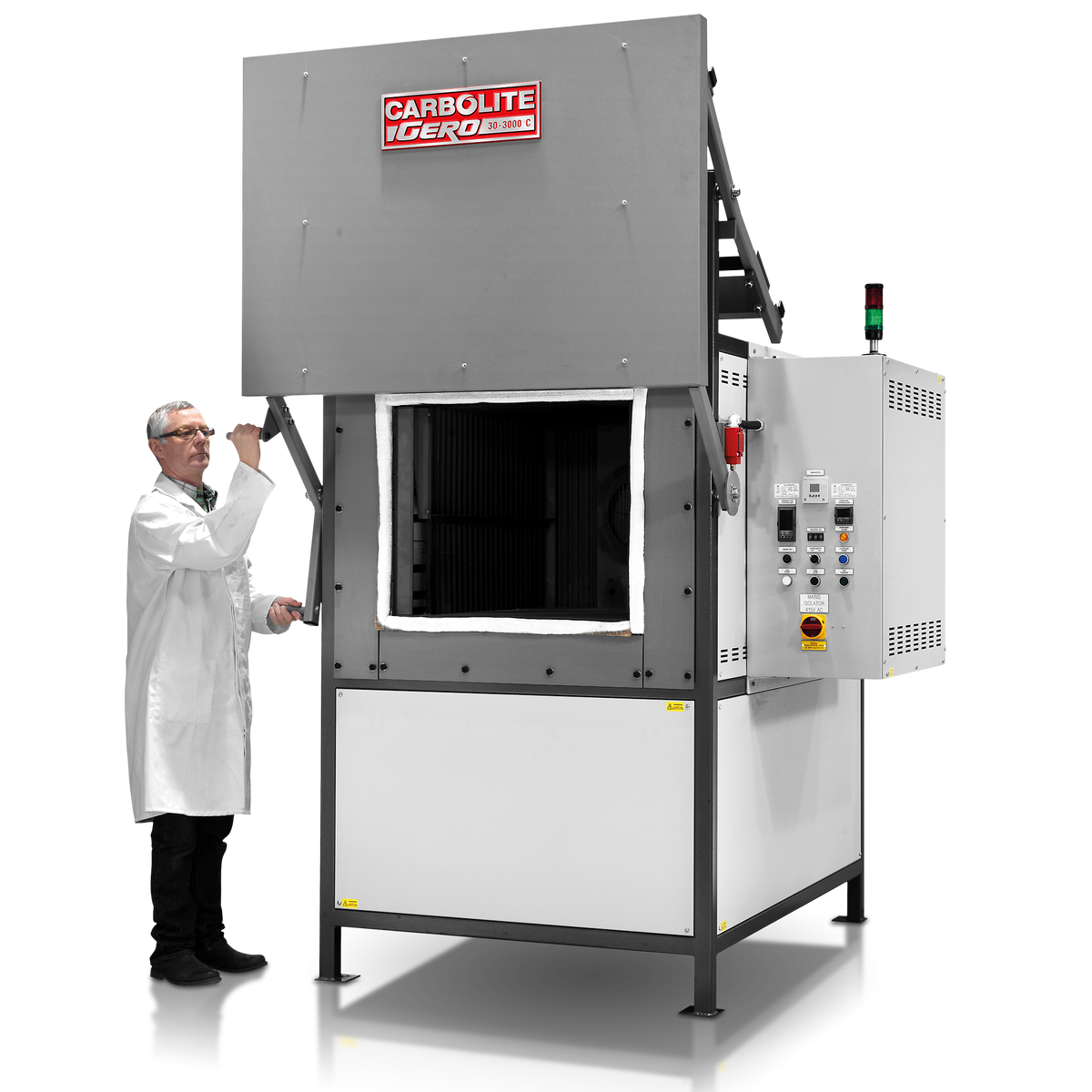

HRF 7/324 hoge temperatuur luchtcirculatieoven met zijdelings gemonteerd bedieningspaneel en volledige AMS2750G naleving
HRF 7/324 hoge temperatuur luchtcirculatieoven met zijdelings gemonteerd bedieningspaneel en volledige AMS2750G naleving

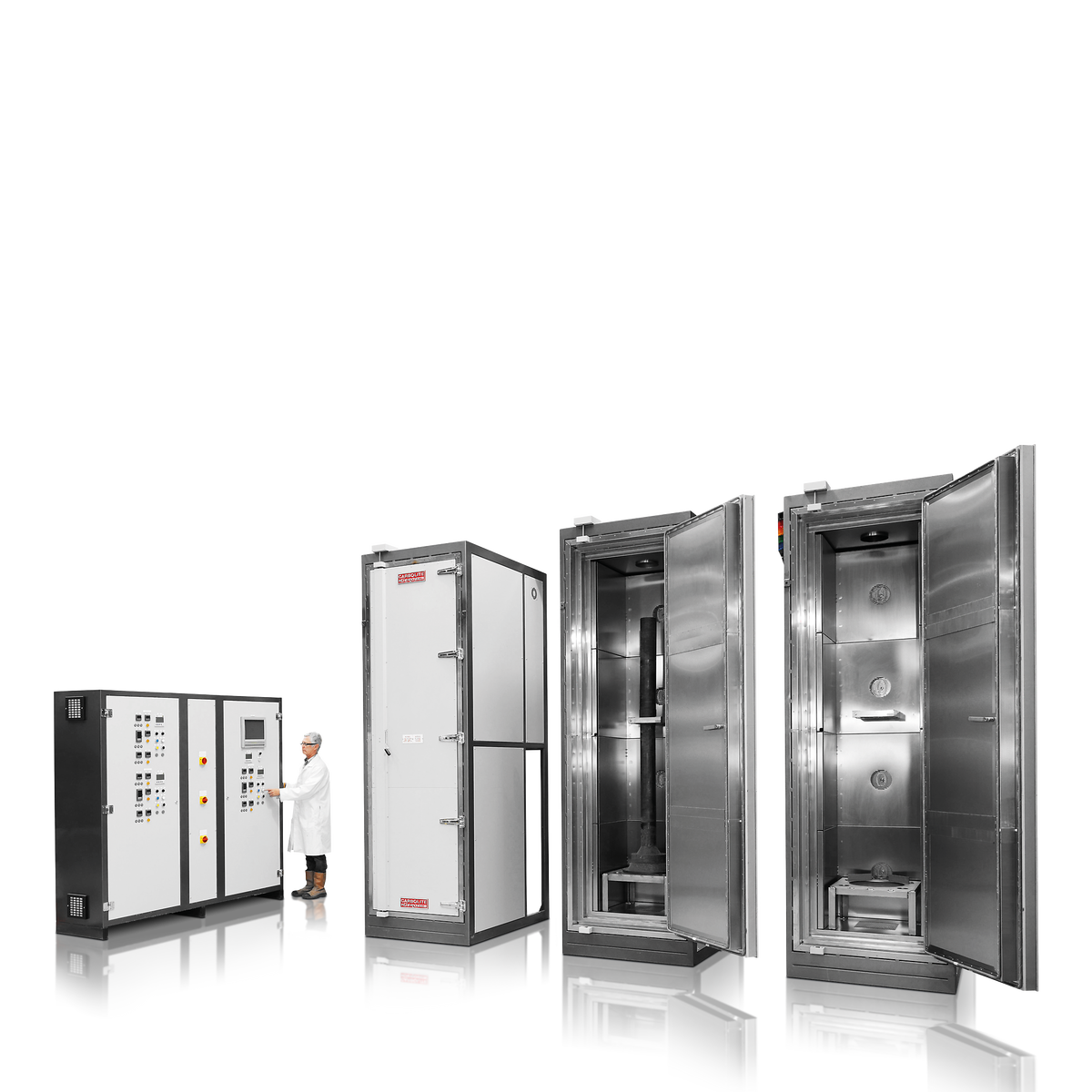

Aangepaste verticale schachtoven met drie kamers voor de lucht- en ruimtevaartindustrie

Aangepaste verticale schachtoven met drie kamers voor de lucht- en ruimtevaartindustrie

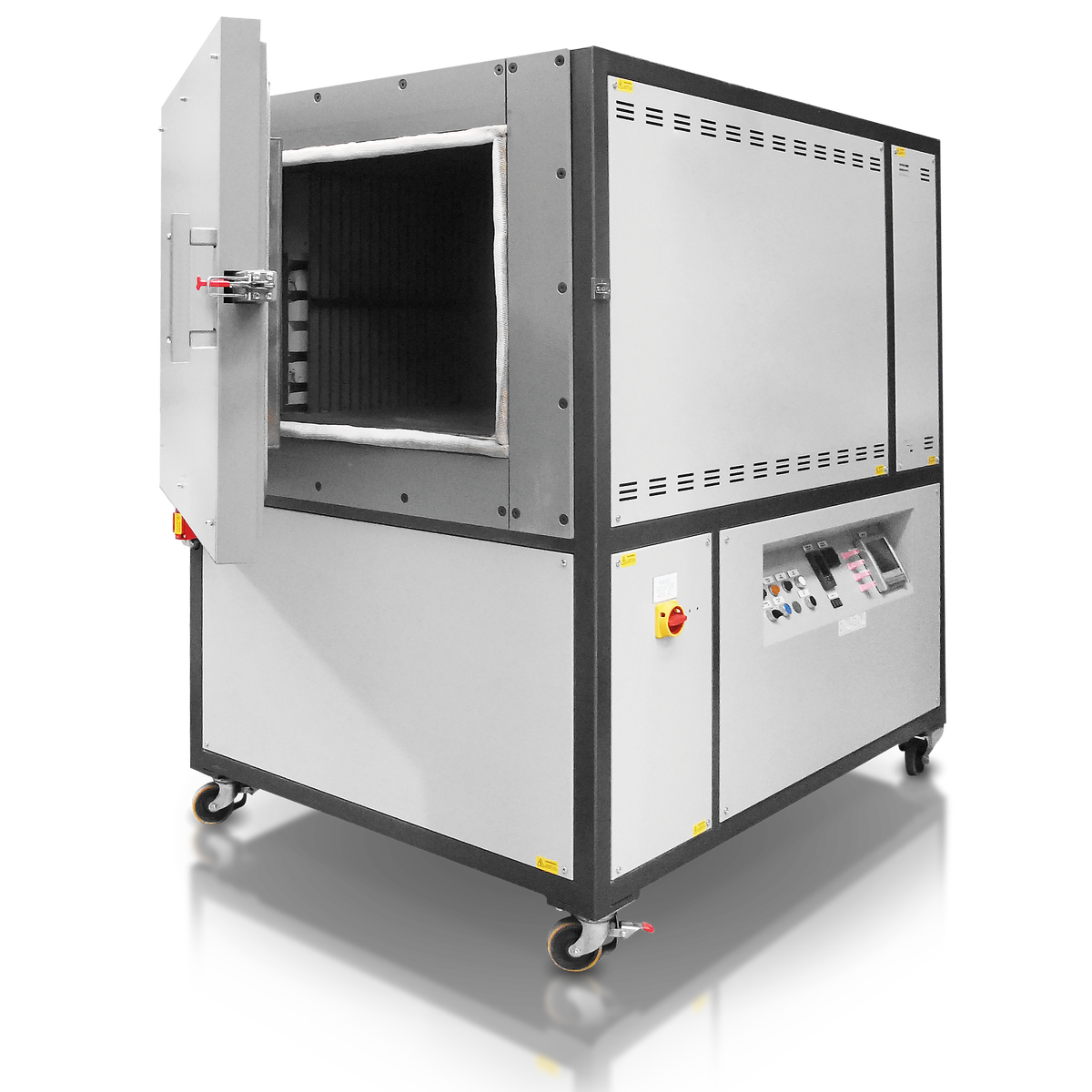

HRF 7/324 hoge temperatuur luchtcirculatieoven met verticale openingsdeur en AMS2750G naleving
HRF 7/324 hoge temperatuur luchtcirculatieoven met verticale openingsdeur en AMS2750G naleving

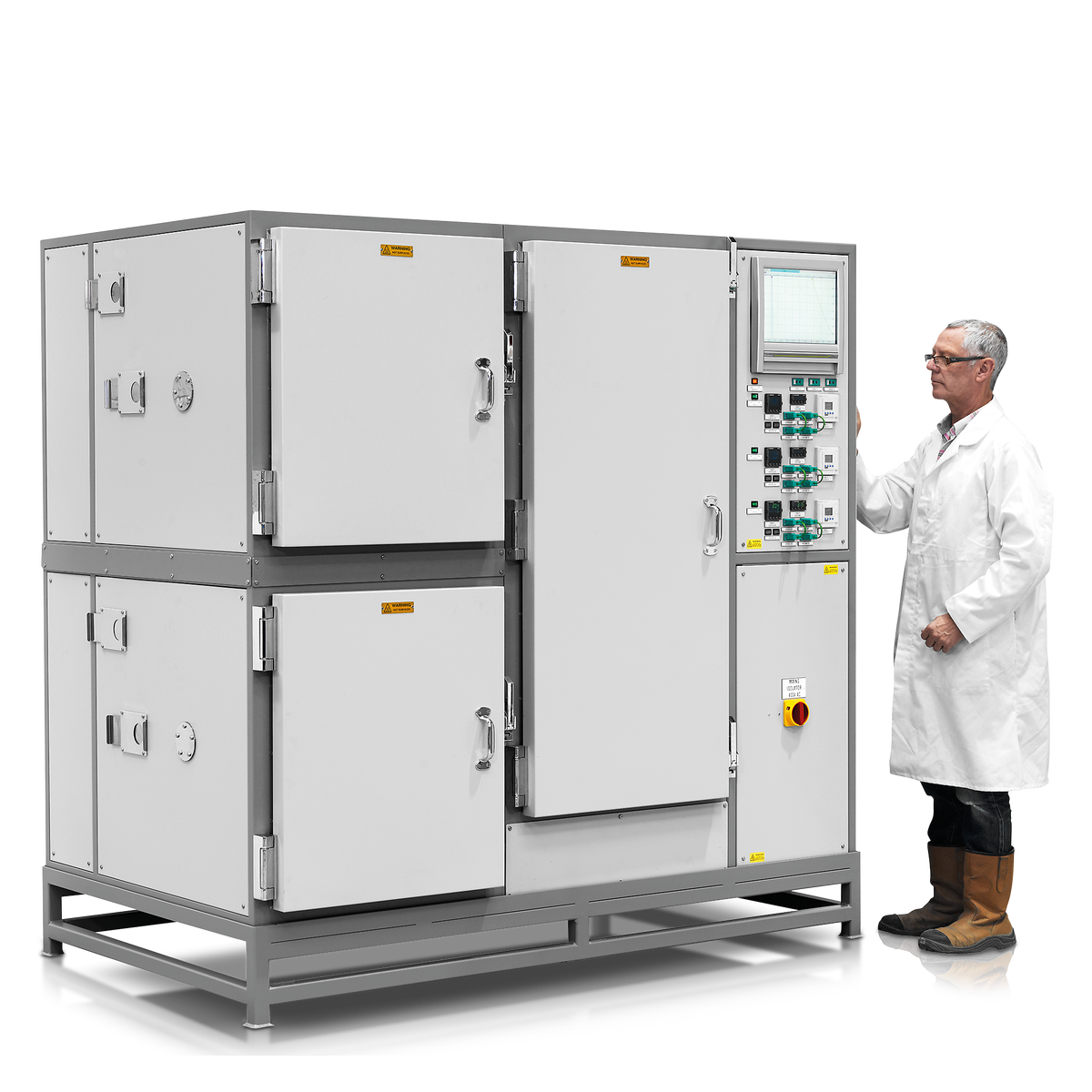

Geïntegreerde 3 ovensysteem ontworpen voor warmtebehandeling volgens AMS2750G Class 2 (± 5°C) instrumentatie Type D
Geïntegreerde 3 ovensysteem ontworpen voor warmtebehandeling volgens AMS2750G Class 2 (± 5°C) instrumentatie Type D
