TS Scharnierende Buisoven Reeks

Offerte-aanvraag
Gegevensblad

Taal:

Carbolite Gero's veelzijdige nieuwe TS-oven met gesplitste buis bevat hoogwaardige verwarmingselementen en een innovatief ontwerp voor thermische isolatie om eersteklas prestaties te bereiken met behoud van zowel lagere behuizingstemperaturen als stroomverbruik.  Het TS-ovengedeelte is in twee helften gesplitst en scharnierend aan de achterkant; pneumatische dempingssteunen aan beide uiteinden zorgen voor een soepele opening. De mogelijkheid om de oven te openen, maakt het voor een operator gemakkelijker om werkbuizen of vaten, zoals reactoren, te wisselen met eindflenzen (bvb. waanneer ze moeilijker in een niet-gesplitste oven kunnen worden ingebracht). De TS ovenreeks is ontworpen met het oog op flexibiliteit.

Accessoire-werkbuizen en het gebruik van buisadapters zorgen ervoor dat een enkele oven geschikt is voor verschillende buisdiameters, terwijl de werkbuizen zelf gemakkelijk kunnen worden verwisseld om te voldoen aan de verschillende fysische of chemische vereisten van een proces. Met optionele werkbuispakketten kunnen gebruikers de TS uitrusten voor gebruik onder vacuüm of een gemodificeerde atmosfeer.

Overzicht

Maximum temperatuur
1200 °C
Oven Ø
60, 125, 200 mm
Verwarmde lengtes
150, 300, 450, 600, 800, 1000, 1200 mm
Aantal verwarmde zones
1 zone of 3 zones
Orientatie
Alle modellen beschikbaar in horizontale of verticale orientatie

TS Scharnierende Buisoven Reeks Toonaangevende Hitte Technologie

Het nieuwe assortiment buisovens van Carbolite Gero is het toppunt van ovenontwerp. Het hoogtepunt van meer dan 80 jaar ervaring in thermische engineering; een combinatie van de laatste technologische ontwikkelingen met een solide constructie, hoogwaardige componenten en een strakke, moderne esthetiek.

Hoge kwaliteit verwarmingselementen

  • Uitstekende temperatuursuniformiteit
  • Snelle opwarming en afkoeling
  • Ongeëvenaarde temperatuuruniformiteit over de gehele verwarmde lengte

Hoge kwaliteit thermische isolatie

  • Laag energie-verbruik
  • Lage temperatuur aan externe behuizing
  • Ontworpen voor lange levensduur
Product Video: TS Scharnierende Buisoven Reeks


Klik om video te bekijken

Product Video: TS Scharnierende Buisoven Reeks

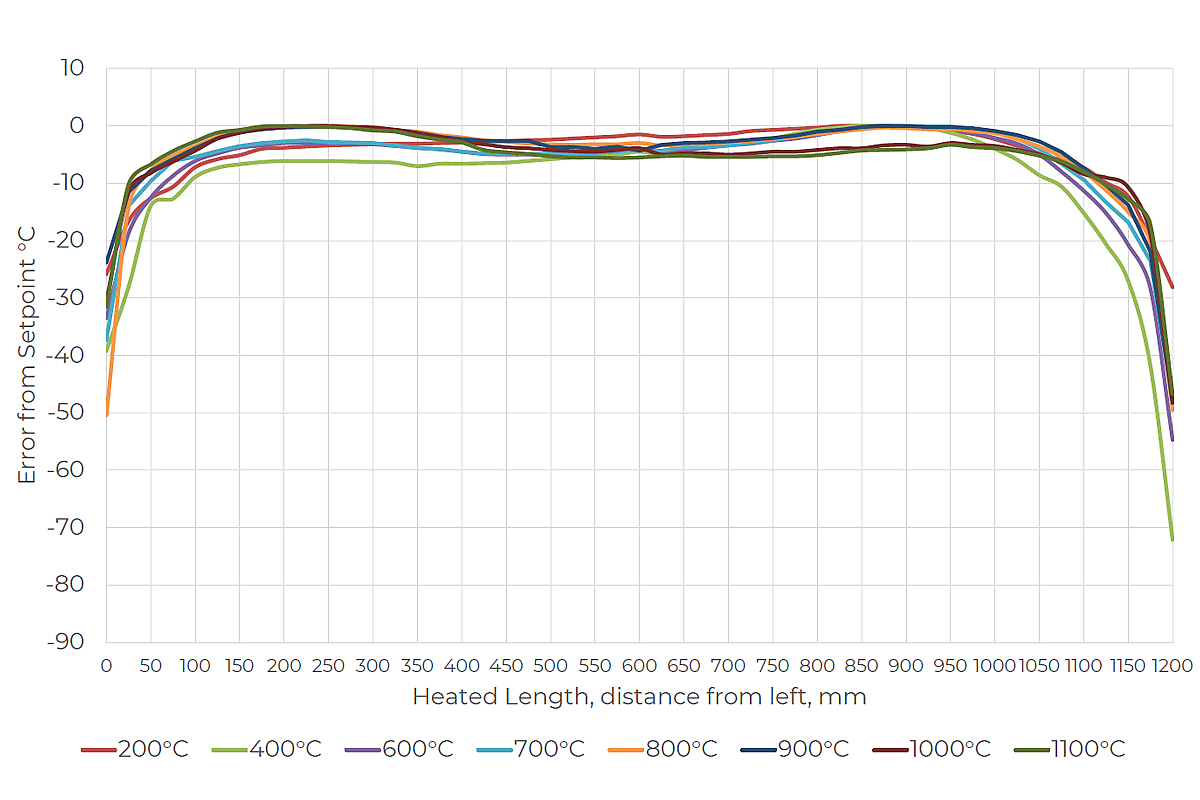

TS3 12/200/1200

Measured under controlled laboratory conditions. Results may vary depending on process-specific variables, e.g. gas flow rates, vacuum levels, and sample material, size/density.

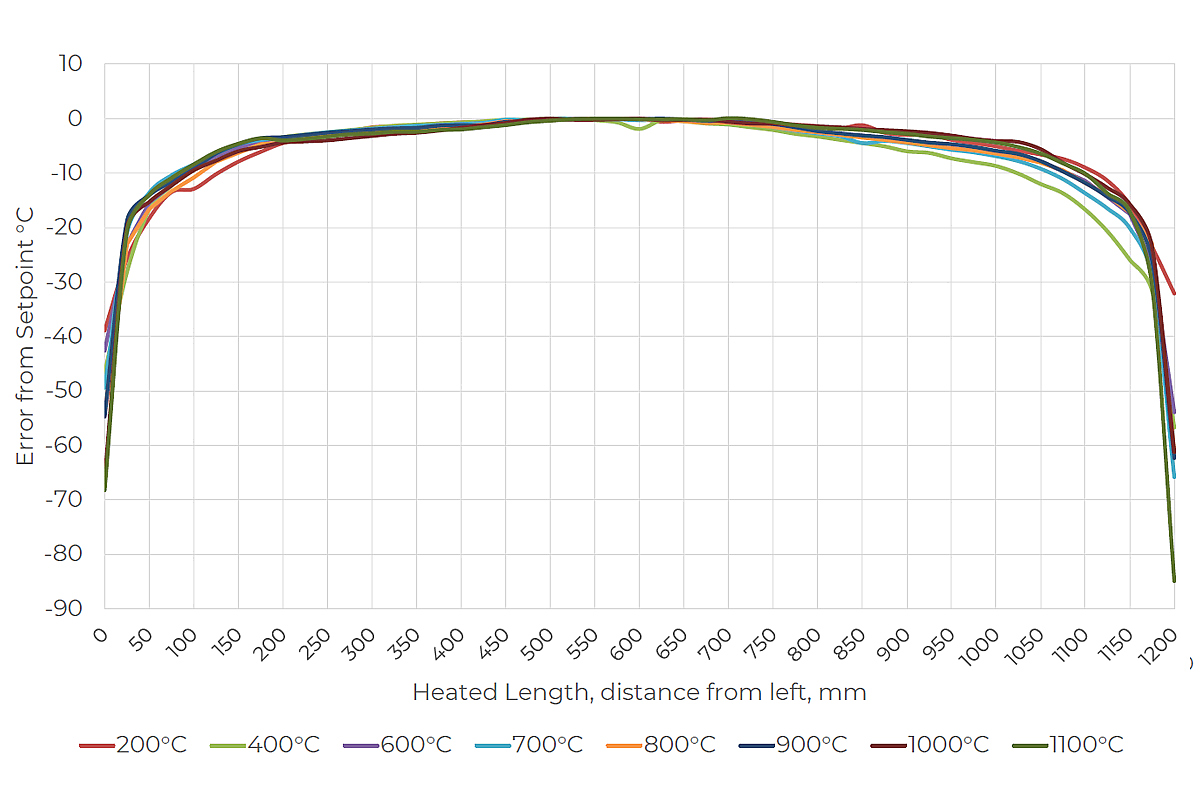

TS1 12/200/1200

Measured under controlled laboratory conditions. Results may vary depending on process-specific variables, e.g. gas flow rates, vacuum levels, and sample material, size/density.

TS Scharnierende Buisoven Reeks Temperatuurscontrole & communicaties

TS scharnierende buisovens zijn standaard voorzien van ethernet communicaties en een programmeerbare controller met 24 segmenten:

  • Enkelvoudige zone ovens, voorzien van de Carbolite Gero EPC3016P1 controller
  • Drie-zone ovens voorzien van de Carbolite Gero CC-T1 controller met aanraakscherm

Opties

  • Oververhitting bescherming (aanbevolen om waardevolle inhoud te beschermen of voor onbewaakt gebruik)
  • Een reeks gesofistikeerde digitale controllers, multi-segment sturingen en gegevens-schrijvers met digitale communicatie opties is beschikbaar. Meer informatie.
CC-T1 Aanraakscherm Besturing
CC-T1 Aanraakscherm Besturing

TS Scharnierende Buisoven Reeks Rapid heating rates

Carbolite Gero tube furnaces are equipped with high-quality heating elements designed to achieve fast heat-up rates.

Optimise your lab time by speeding up your heat treatment processes!

Precise temperature measurements are carried out in the Carbolite Gero testing laboratory and available for all models.

Maximum heating rates of exemplary tube furnace models

Maximum heating rates of exemplary tube furnace models

measured with a quartz work tube and insulation plugs fitted

Cooling rates of exemplary tube furnace models

Cooling rates of exemplary tube furnace models

measured with a quartz work tube and insulation plugs fitted

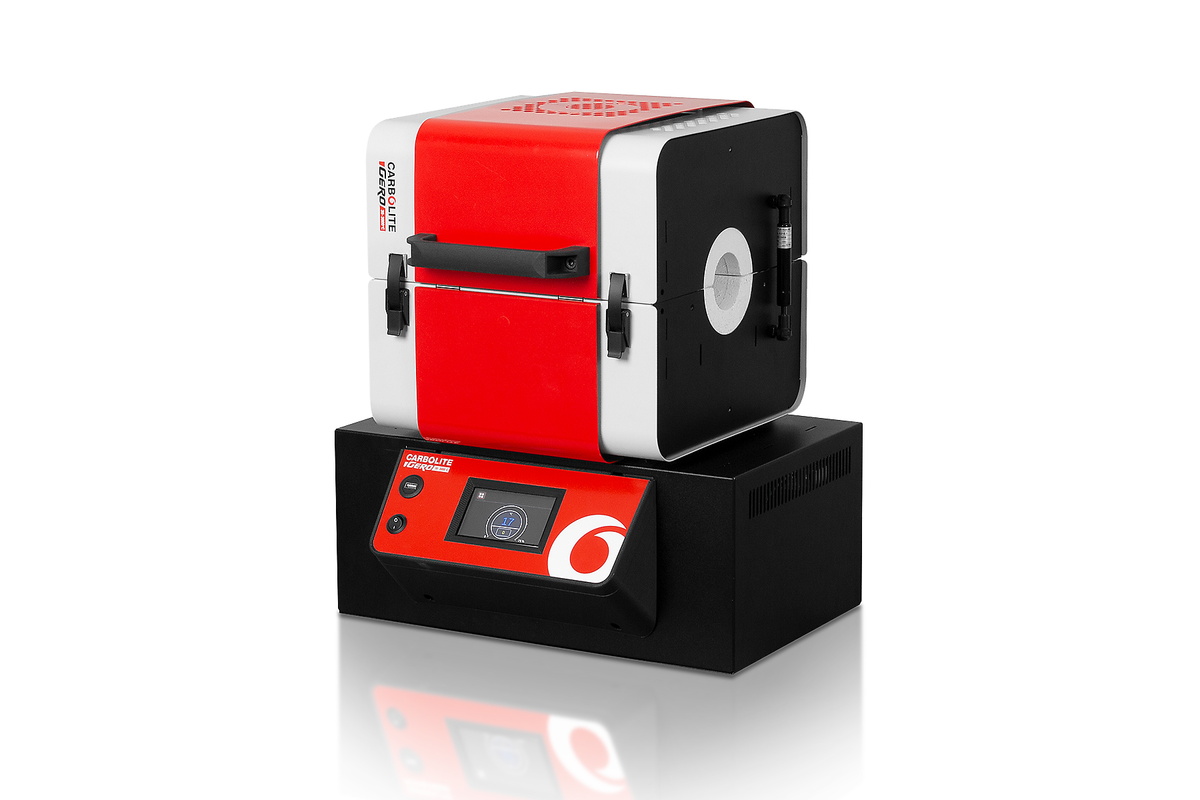

Ovengedeelte boven op de schakelkast

Ovengedeelte boven op de schakelkast

Standaard configuratie voor verwarmde lengtes tot 600 mm

Afneembaar oven gedeelte

Afneembaar oven gedeelte

Makkelijke overgang naar optionele bevestigingsmogelijkheden

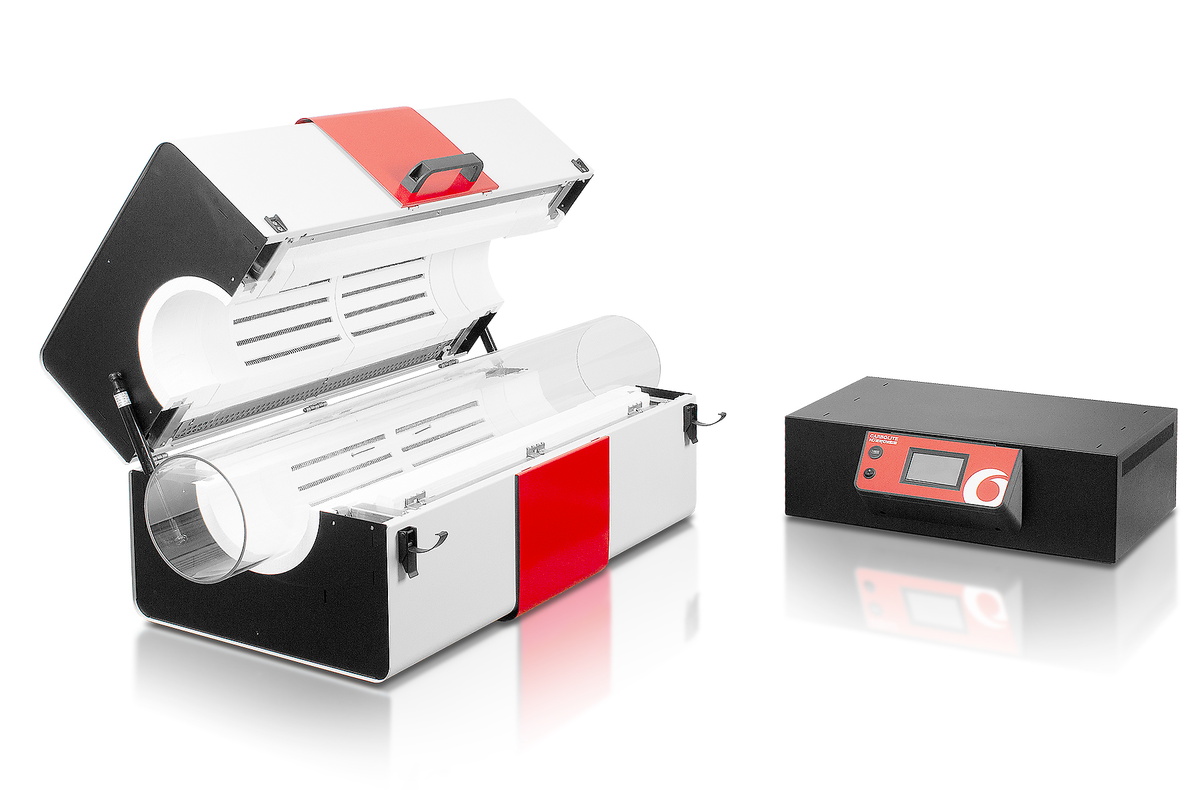

Ovengedeelte en afzonderlijke schakelkast

Ovengedeelte en afzonderlijke schakelkast

Standaard configuratie voor verwarmde lengtes vanaf 800 mm

Optie: Verticale statief

Optie: Verticale statief

Verticaal montage statief voor het ovengedeelte

Optie: Bevestigingsbeugel

Optie: Bevestigingsbeugel

Wordt gebruikt om de oven te bevestigen aan andere apparatuur

Optie: 4 m kabel uitbreiding

Optie: 4 m kabel uitbreiding

De 4 m kabel uitbreiding resulteert in een totale lengte van 6 m tussen de oven en de schakelkast

High-quality thermal insulation Low energy consumption

Carbolite Gero's new tube furnaces are very energy-efficient. Their high-quality thermal insulation is designed for longevity, low case temperature and most of all outstandingly low energy consumption.

Using a Carbolite Gero tube furnace reduces your energy cost as well as the carbon footprint.

Up to 50% less energy required! Comparison with equivalent competitor product

Energy consumption for exemplary Carbolite Gero TS1 12/60/600 model (red) and equivalent competitor product (yellow); measured at each temperature after 2 hours soak.

Energy consumption for exemplary Carbolite Gero TS1 12/60/600 model (red) and equivalent competitor product (yellow); measured at each temperature after 2 hours soak.

TS Scharnierende Buisoven Reeks That's cool! Low case temperature

Carbolite Gero tube furnaces are designed with user safety in mind.

The robust construction and high-quality thermal insulation ensure that external case temperatures are much lower than other models.

Not only does this help mitigate the risk of injury to the operator, the reduction in the amount of heat escaping the furnace ensures a comfortable working environment, and also means that less energy is wasted during use.  When the heat is on, Carbolite Gero can help you keep a cool head!

Grote keuze werkbuizen

Grote keuze werkbuizen

Uitgebreide keuze aan buis diameters, lengtes en materialen

Isolatie pluggen & stralingsbescherming

Isolatie pluggen & stralingsbescherming

Om warmteverlies te voorkomen en de temperatuursuniformiteit te verbeteren

Aantal verhitte zones Max temp (°C) Furnace Ø (mm) Verwarmde lengte (mm) Opwarmtijd (min) Buis lengt voor gebruik in lucht (mm) Buis lengte voor gebruik met veranderde atmosfeer (mm) External H x W x D (mm) Uniforme lengte ±5°C (mm) Max vermogen (W) Gewicht (kg)
TS1 12/60/150 1 1200 60 150 99 430 600 575 x 485 x 480 77 750 31
TS1 12/60/300 1 1200 60 300 46 580 750 575 x 495 x 480 200 1500 37
TS1 12/60/450 1 1200 60 450 -- 730 900 575 x 645 x 480 303 2000 49
TS1 12/60/600 1 1200 60 600 -- 880 1050 575 x 795 x 480 460 2500 56
TS1 12/125/400 1 1200 125 400 134 750 1000 665 x 665 x 575 -- 1860 71
TS1 12/125/600 1 1200 125 600 150 950 1200 665 x 865 x 575 -- 2510 89
TS1 12/125/800 1 1200 125 800 147 1150 1400 445 x 1065 x 575 -- 3160 102
TS1 12/125/1000 1 1200 125 1000 147 1350 1600 445 x 1265 x 575 -- 3810 120
TS1 12/125/1200 1 1200 125 1200 154 1550 1800 445 x 1465 x 575 -- 4460 134
TS1 12/200/600 1 1200 200 600 62 1300 1300 540 x 1015 x 670 -- 6600 127
TS1 12/200/1200 1 1200 200 1200 62 1900 1900 540 x 1615 x 670 -- 11400 192
TS3 12/60/450 3 1200 60 450 -- 730 900 575 x 645 x 480 335 2000 49
TS3 12/60/600 3 1200 60 600 63 800 1050 575 x 795 x 480 470 2500 56
TS3 12/125/600 3 1200 125 600 113 950 1200 665 x 865 x 575 -- 2510 89
TS3 12/125/800 3 1200 125 800 141 1150 1400 445 x 1065 x 575 -- 3160 102
TS3 12/125/1000 3 1200 125 1000 134 1350 1600 445 x 1265 x 575 -- 3810 120
TS3 12/125/1200 3 1200 125 1200 138 1550 1800 445 x 1465 x 575 -- 4460 134
TS3 12/200/600 3 1200 200 600 62 1300 1300 540 x 1015 x 670 -- 6600 127
TS3 12/200/1200 3 1200 200 1200 80 1900 1900 540 x 1615 x 670 -- 11400 192

Onder voorbehoud van technische wijzigingen en eventuele fouten
