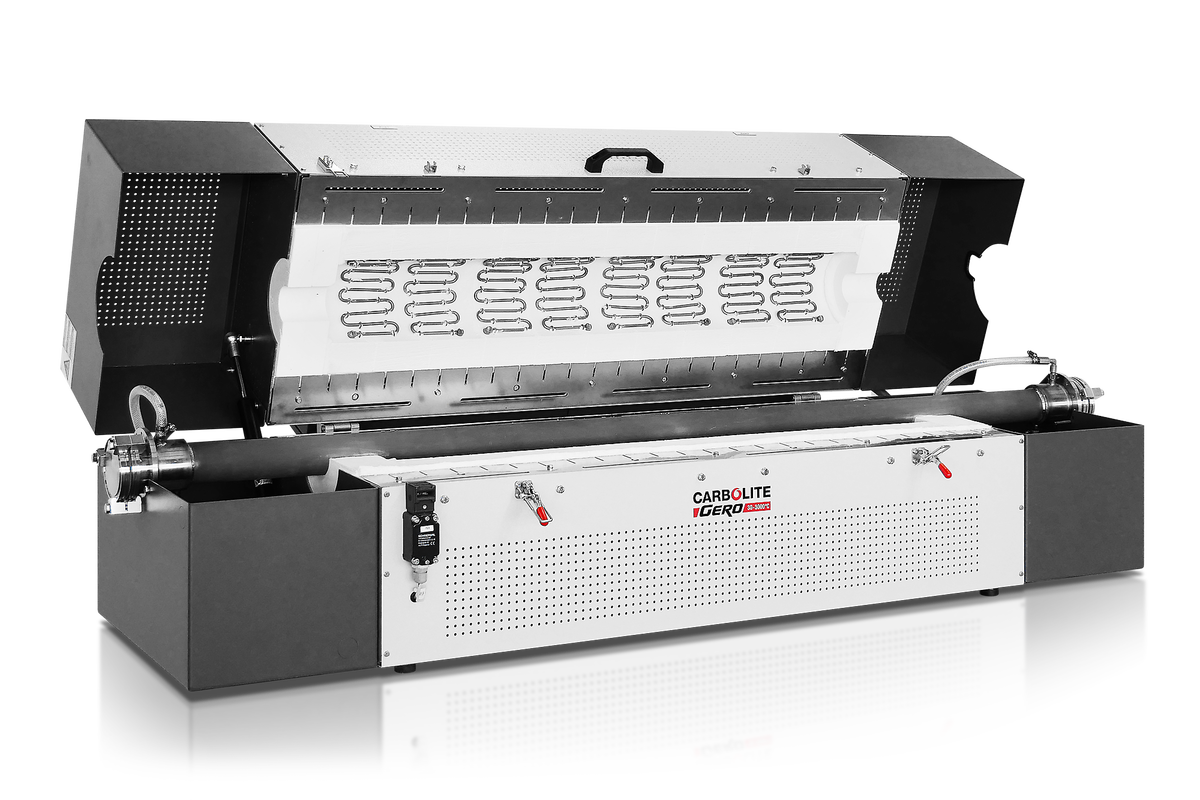

Scharnierende Buisoven tot 1300°C - FST/FZS

De FST, enkele zone en FZS, 3-zone, scharnierende buisovens kunnen zowel verticaal als horizontaal worden gebruikt en hebben een maximale bedrijfstemperatuur van 1300°C.

De scharnierende verwarmingsmodule maakt ofwel eenvoudige plaatsing van de werkbuis mogelijk of positionering rond reactoren met vaste eindflenzen. Het gesplitste ontwerp kan ook een snellere afkoeling van het monster mogelijk maken. Koelkanalen zijn in de behuizing ingebouwd om te helpen bij convectiekoeling van de buitenbehuizing. Aan de bovenste helft van de scharnierende oven is een handgreep bevestigd met twee snelsluitklemmen om de oven veilig te vergrendelen en te ontgrendelen.

De twee ovenhelften zijn keramische vezelmodules met hoogwaardige APM-draadverwarmingselementen die in de isolatie zijn gemonteerd en op hun plaats worden gehouden door een keramische houder. Een veiligheidsschakelaar beschermt de operator door de verwarmingselementen uit te schakelen zodra de oven wordt geopend.

Aangepaste versies en een uitgebreid assortiment toebehoren voor buisovens maken de beschikbare opties compleet.

Toepassingsvoorbeelden

CIM, CVD, MIM, coating, drogen, fuel cell testing, gloeien, katalyse-onderzoek, miniplants, ontgassen, pyrolyse, sinteren, solderen, soldering, sublimering, synthese, temperen, thermocouple calibration, verharding, verkalking, veroudering

Standaard functies

1300 °C maximale bedrijfstemperatuur
Programmeerbare temperatuursregelaar met 24 segmenten: FST uitgerust met EPC3016P1, FZS uitgerust met CC-T1
Overtemperatuursbeveiliging
Geschikt voor werkbuizen met buitendiameter tot 150 mm
Verwarmde lengtes van 200, 500 of 1000 mm in één zone
3-zone verwarmde lengtes van 500 of 1000 mm
Split ontwerp maakt het mogelijk werkbuizen of reactoren met vaste flenzen onder te brengen
Voor horizontaal of verticaal gebruik
Uitzonderlijk lange levensduur en temperatuursstabiliteit
Hoogwaardig type S thermokoppel
Keramische vezel met lage thermische massa
Hoogwaardige 5 mm APM draadverwarmingselementen
Geleverd met aparte regelkast met 3 m kabel, stekker en contactdoos
Ethernet communicaties

Opties (te specifiëren bij bestelling)

Een reeks gesoftisticeerde digitale controllers, multisegment sturingen en data loggers met digitale communicatie opties is beschikbaar - meer informatie over controllers
Overtemperatuurbeveiliging (aanbevolen om waardevolle inhoud te beschermen & voor onbewaakte werking)
Ruime keuze aan buisdiameters en materialen is beschikbaar
Voor scharnierende buisovens zijn robuust gevormde keramische halve buizen verkrijgbaar om de verwarmingselementen te beschermen en voor het vasthouden van monsters
'L'stand for vertical and/or horizontal use
Isolatie-plugs & hitte stralingsschilden om warmteverlies tegen te gaan & de uniformiteit te verbeteren
Pakketten voor gemodificeerde atmosfeer en vacuüm beschikbaar - Meer informatie
Vacuümpakketten met naar keuze een schottenpomp of een turbomoleculaire pomp zijn beschikbaar
Grotere buisdiameters
Langere verwarmde lengtes
Geautomatiseerd openingsmechanisme
Flenzen voor inert gas tegenstroom
Zuurstof sensor voor inerte gas paketten
6 m lange kabel tussen ovenbehuizing en besturingskast met stekker en contactdoos
Gas packages with manual valve
Laboratorium-gas-veiligheidssysteem voor veilig gebruik met waterstof boven 750 °C
Gas packages with electrically operated valve for up to 3 gases

Scharnierende Buisoven tot 1300°C - FST/FZS Bevestiging configuraties

Ovengedeelte en afzonderlijke schakelkast

Optie: Verticale statief

Scharnierende Buisoven tot 1300°C - FST/FZS Voorbeelden

Op maat ontworpen 3-zone FZS 13/100/4500 met 4500 mm verwarmingslengte, geautomatiseerde opening en APM werkbuis

FZS 13/70/500 inert gas pakket voor Ar en reactief gas O2 uitgerust met tweetraps draaischuifpomp

Scharnierende Buisoven tot 1300°C - FST/FZS Technische Gegevens

	Aantal verhitte zones	Max temp (°C)	Furnace Ø (mm)	Verwarmde lengte (mm)	Furnace dimensions H x W x D (mm)	Furnace weight (kg)	Buis lengt voor gebruik in lucht (mm)	Buis lengte voor gebruik met veranderde atmosfeer (mm)	Control module dimensions H x W x D (mm)	Control module weight (kg)	Uniforme lengte ±5°C (mm)	Vermogen (kW)
FST 13/40/200	1	1300	40	200	530 x 460 x 560	35	450	985	500 x 550 x 700	50	100	1.5
FST 13/70/500	1	1300	70	500	530 x 680 x 560	50	670	1205	500 x 550 x 700	50	250	3.0
FST 13/100/500	1	1300	100	500	530 x 680 x 560	75	670	1205	850 x 550 x 700	60	250	4.0
FST 13/100/1000	1	1300	100	1000	530 x 1200 x 560	80	1190	1725	850 x 550 x 700	90	500	10.4
FST 13/150/1000	1	1300	150	1000	590 x 1200 x 560	100	1190	1725	850 x 550 x 700	90	500	12.0
FZS 13/70/500	3	1300	70	500	530 x 680 x 560	50	670	1205	500 x 550 x 700	50	350	3.0
FZS 13/100/500	3	1300	100	500	530 x 680 x 560	75	670	1205	850 x 550 x 700	60	300	4.0
FZS 13/100/1000	3	1300	100	1000	530 x 1200 x 560	80	1190	1725	1100 x 1200 x 700	90	800	10.4
FZS 13/150/1000	3	1300	150	1000	590 x 1200 x 560	100	1190	1725	1100 x 1200 x 700	90	600	12.0
FZS 13/200/1000	3	1300	200	1000	690 x 1200 x 620	150	1190	1725	1100 x 1200 x 700	120	-	16.0
FZS 13/100/1500	3	1300	100	1500	530 x 1700 x 560	120	1690	2252	1100 x 1200 x 700	120	-	14.0
FZS 13/150/1500	3	1300	150	1500	590 x 1700 x 560	150	1690	2225	1100 x 1200 x 700	120	-	18.0
FZS 13/200/1500	3	1300	200	1500	690 x 1700 x 620	200	1690	2225	1100 x 1200 x 700	160	-	22.0
FZS 13/100/4500	3	1300	100	4500	2200 x 4700 x 1100	800	on request	on request	inside frame	-	-	45.0
FZS 13/150/4500	3	1300	150	4500	2200 x 4700 x 1200	950	on request	on request	inside frame	-	-	60.0

Opgelet
-warm op snelheid wanneer een optinoele ceramische werk buis gebruikt wordt moet onder 5°C/min gehouden worden.
- The power supply is based on 200 – 240 V for 1 phase and 380 – 415 V for 3 phase power
- Minimum uniforme lengte in horizontaal oven met insulatie plugs gemonteerd at 100 °C onder max. temperatuur
- Power supply: a = 3 phase 380 - 415 V / b = 3 phase 480 V / c = 3 phase 200 - 210 V / d = 3 phase 220 - 240 V / e = 1 phase 220 - 240 V

Onder voorbehoud van technische wijzigingen en eventuele fouten
