TSO Roterende Reactor Buisoven Serie
Carbolite Gero's veelzijdige nieuwe TSO-serie roterende / oscillerende reactorbuisovens omvat hoogwaardige verwarmingselementen en een innovatief thermisch isolatieontwerp om eersteklas prestaties te bereiken met behoud van zowel lagere behuizingstemperaturen als stroomverbruik.
De TSO-buisoven is in twee helften gesplitst en scharnierend aan de achterkant; pneumatische dempingssteunen aan beide uiteinden zorgen voor een soepele opening. De mogelijkheid om de oven te openen, maakt het gemakkelijker voor operators om vaten, zoals reactoren, met eindflenzen in te brengen waardoor ze moeilijk in een niet-gesplitste oven zouden kunnen ingebracht worden.

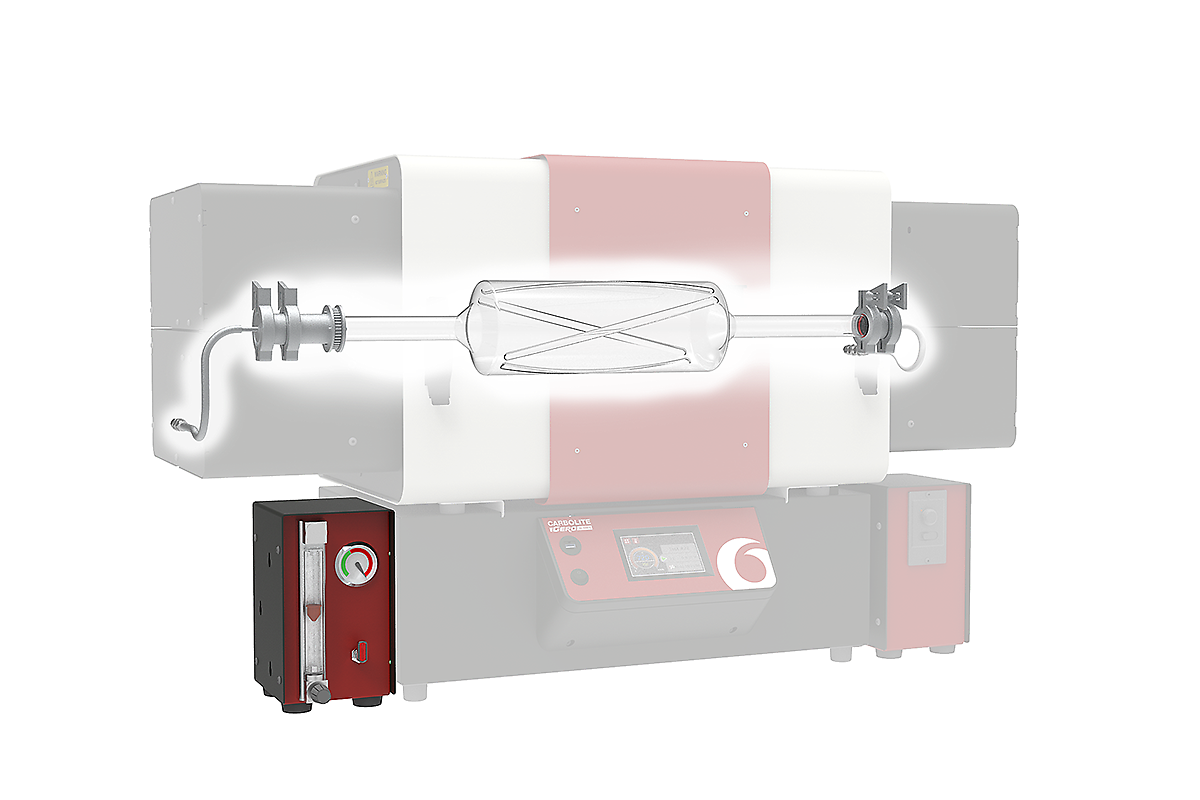

De TSO roterende reactorbuisoven is speciaal ontworpen voor het verwerken of testen van poedervormige of korrelige materialen bij hoge temperaturen. In de oven is een kwartsvat aangebracht waarin materialen worden geplaatst. Een aandrijfsysteem met variabele snelheid roteert de container binnen de verwarmde zone onder een hoek van 314° om een oscillerende beweging te creëren. Optionele pakketten toebehoren bieden standaard of gecanneleerde vaten en de mogelijkheid om te werken onder lucht of een gemodificeerde gasatmosfeer.
| Maximum temperatuur 1100 °C | Reactie container Ø 120 mm |
| Verwarmde lengtes 400, 600, 800, 1000 mm | Aantal verwarmde zones 1 zone of 3 zones |
| Orientatie horizontaal | |
Product Video: TSO Roterende Reactor Buisoven Serie
Het nieuwe assortiment buisovens van Carbolite Gero is het toppunt van ovenontwerp. Het hoogtepunt van meer dan 80 jaar ervaring in thermische engineering; een combinatie van de laatste technologische ontwikkelingen met een solide constructie, hoogwaardige componenten en een strakke, moderne esthetiek.
De oscillerende beweging van de TSO-oven met roterende buis helpt het oppervlak te vergroten van het monstermateriaal dat wordt blootgesteld aan de atmosfeer in het vat, waardoor de reactietijden worden versneld en de algehele opbrengst wordt verbeterd.
Door deze webpagina op een compatibel mobiel apparaat te bekijken, kunt u op het ‘kubus’ -pictogram klikken om een augmented reality-afbeelding van de TSO te bekijken.
CC-T1 Aanraakscherm Besturing
TSO-buisovens zijn standaard uitgerust met ethernetcommunicatie en een programmeerbare controller met 24 segmenten:
De Carbolite Gero TSO-serie roterende buisovens voor reactoren kan worden uitgerust met gasaansluitingen voor toepassingen in gemodificeerde atmosfeer.

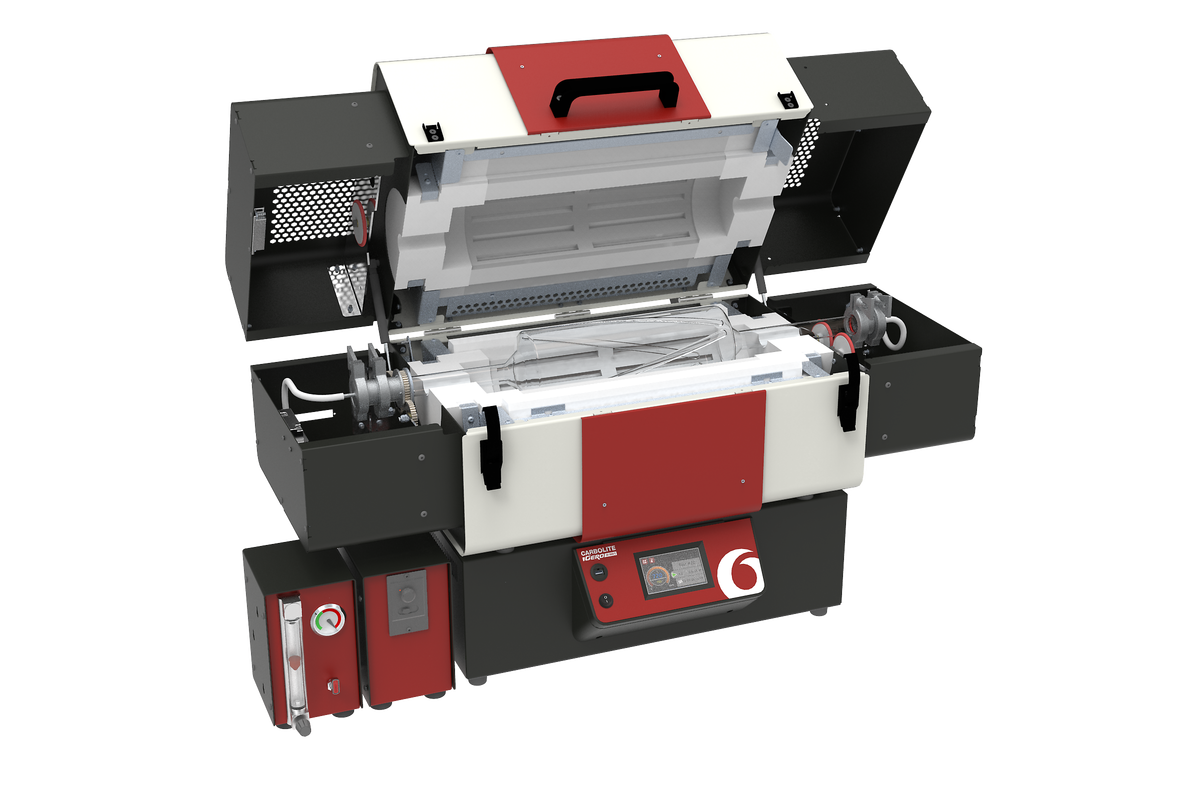

Standaard configuratie voor verwarmde lengtes tot 600 mm
Makkelijke overgang naar optionele bevestigingsmogelijkheden

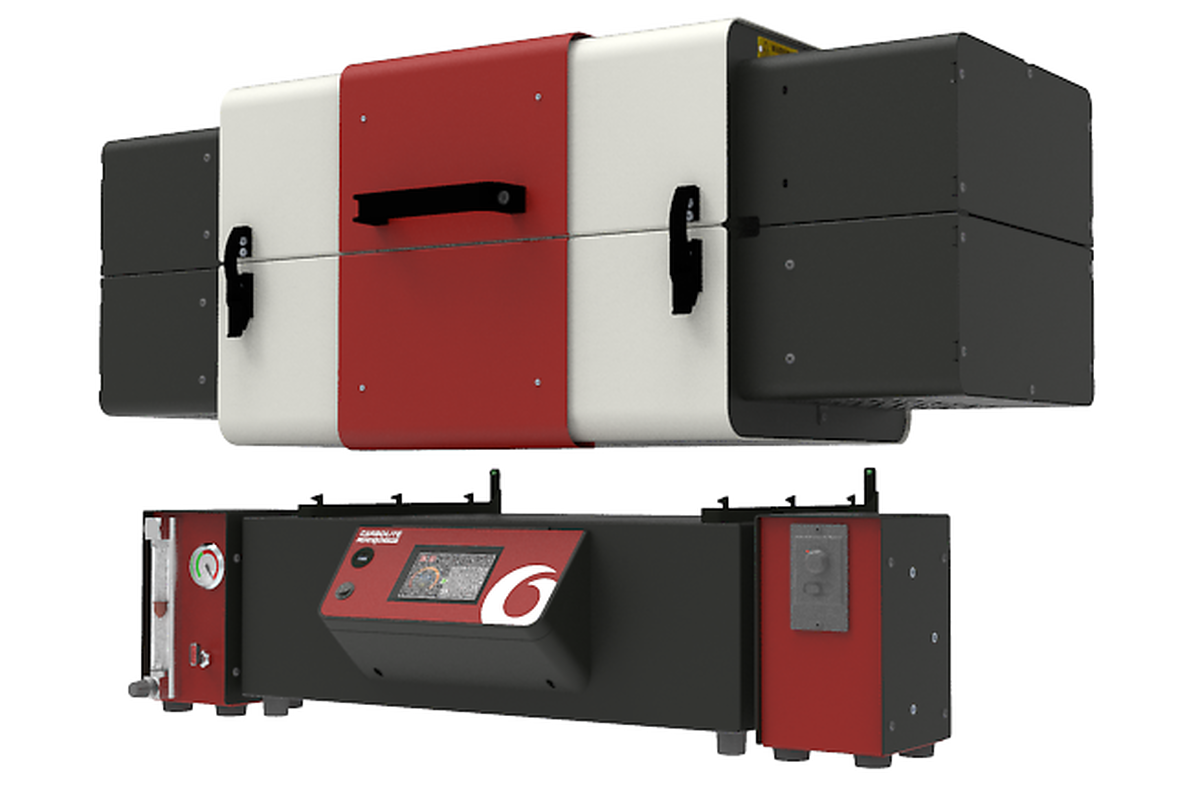

Standaard configuratie voor verwarmde lengtes vanaf 800 mm
De 4 m kabel uitbreiding resulteert in een totale lengte van 6 m tussen de oven en de schakelkast
| Max temp (°C) | Aantal verhitte zones | Kamer afmetingen (mm) | Kamervolume (ml) | Trillingsfrequentie per minuut | Rotatie in elke richting | Afmetingen: Extern H x W x D (mm) deur dicht | Afmetingen: Extern H x W x D (mm) deur open | Max vermogen (W) | Gewicht (kg) | |
|---|---|---|---|---|---|---|---|---|---|---|
| TSO1 11/400 | 1100 | 1 | ø 120 x 330 | 620 | 1 tot 8 | 315° | 665 x 1115 x 575 | 930 x 1115 x 655 | 1860 | 88 |
| TSO1 11/600 | 1100 | 1 | ø 120 x 530 | 990 | 1 tot 8 | 315° | 665 x 1315 x 575 | 930 x 1315 x 655 | 2510 | 106 |
| TSO1 11/800 | 1100 | 1 | ø 120 x 730 | 1360 | 1 tot 8 | 315° | 445 x 1515 x 575* | 705 x 1515 x 655* | 3160 | 119 |
| TSO1 11/1000 | 1100 | 1 | ø 120 x 930 | 1740 | 1 tot 8 | 315° | 445 x 1715 x 575* | 705 x 1715 x 655* | 3810 | 137 |
| TSO3 11/600 | 1100 | 3 | ø 120 x 530 | 990 | 1 tot 8 | 315° | 665 x 1315 x 575 | 930 x 1315 x 655 | 2510 | 106 |
| TSO3 11/800 | 1100 | 3 | ø 120 x 730 | 1360 | 1 tot 8 | 315° | 445 x 1515 x 575* | 705 x 1515 x 655* | 3160 | 119 |
| TSO3 11/1000 | 1100 | 3 | ø 120 x 930 | 1740 | 1 tot 8 | 315° | 445 x 1715 x 575* | 705 x 1715 x 655* | 3810 | 137 |
Onder voorbehoud van technische wijzigingen en eventuele fouten
| TSO1 11/600 | Aantal verwarmde zones: 1 zone of 3 zones |
| TSO1 11/600 | Maximum temperatuur: 1100 °C |
| TSO1 11/600 | Verwarmde lengtes: 400, 600, 800, 1000 mm |
