Werkbuis
Pakketten lucht, gas atmosfeer en vacuüm werkbuis pakketten voor TF, TS & TG buisovens

Elk pakket bestaat uit een werkbuis met de opgegeven diameter met isolatiepluggen of hitteschilden die geschikt zijn voor de bedrijfstemperatuur. Een paar eindafdichtingen is inbegrepen in de gasatmosfeer en vacuüm pakketten. Een sonde-thermokoppel met een diameter van 3 mm wordt meegeleverd in alle werkbuispakketten voor ovens tot 1200°C, voor aansluiting op een afzonderlijk display of recorder. Boven 1200°C bevat een eindafdichting een thermokoppeldoorvoer met een diameter van 10 mm en een afsluitplug voor een sondethermokoppel (sondethermokoppel moet afzonderlijk worden besteld).

Het materiaal van de werkbuis in de pakketten is:

  • Voor TF, TS & TG 1200°C ovens is er een keuze uit mullite C610 / IAP of kwarts.
  • Voor TF 1600°C ovens is er keuze uit RCA of mullite C610 / IAP.
Alternatieven voor deze pakketten kunnen worden gemaakt door de juiste individuele componenten te selecteren

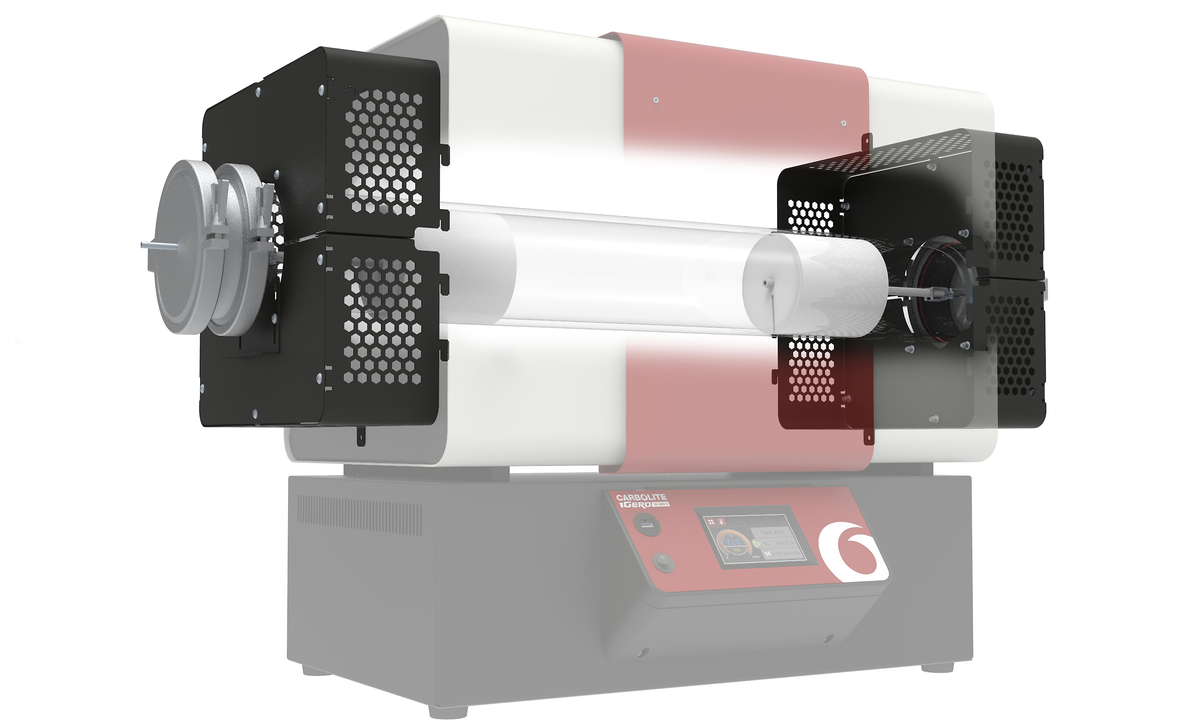

Werkbuispakketten met werkbuizen met verlengde lengte bevatten beschermers zoals aangegeven in deze afbeelding. De afschermingen haken eenvoudig in de eindplaten van de buisovens en worden elk met één schroef vastgezet.

Werkbuispakketten met werkbuizen met verlengde lengte bevatten beschermers zoals aangegeven in deze afbeelding. De afschermingen haken eenvoudig in de eindplaten van de buisovens en worden elk met één schroef vastgezet.

Werkbuis pakket 1 - voor lucht

Werkbuis pakket 1 - voor lucht


Buisoven werkbuis pakket voor lucht bevat:

  1. Standaard lengte werkbuis
  2. 2 x isolatiepluggen voor standaard lengte werkbuis
  3. Steunbeugel voor isolatiepluggen en thermokoppel
  4. Toegang tot thermokoppel sonde:
    • Tot 1200°C: thermokoppeldoorvoer compleet met type N thermokoppel
    • Boven 1200°C: 10 mm doorvoer met PTFE-afdichting en afsluitplug voor optionele thermokoppelconstructie type R of B of 20/40 sonde

Werkbuis pakket 2 - voor gas atmosfeer

Werkbuis pakket 2 - voor gas atmosfeer


Het werkbuispakket voor gasatmosfeer is geschikt voor inert gas of waterstofatmosfeer. Bij gebruik met waterstof MOET een gasbeveiligingssysteem worden gebruikt.

Buisoven werkbuispakket voor gasatmosfeer bevat:

  1. Verlengde werkbuis
  2. 2 x isolatiepluggen voor verlengde werkbuis
  3. Eindafdichtingen werkbuis:
    • 1 x gasinlaat / uitlaatpijp
    • 1 x gasinlaat / uitlaatpijp + thermokoppeldoorvoer
  4. Toegang tot thermokoppel sonde:
    • Tot 1200°C: Thermokoppeldoorvoer compleet met type N thermokoppel
    • Boven 1200°C: 10 mm doorvoer met PTFE-afdichting en afsluitplug voor optionele thermokoppelconstructie type R of B of 20/40 sonde

Werkbuis pakket 3 - voor vacuümatmosfeer

Werkbuis pakket 3 - voor vacuümatmosfeer


Beschikbaar voor buitendiameters werkbuis 32, 60, 86, 125, 150, 200 mm. Geschikt voor vacuümdruk tot 5 x 10-5 mbar afhankelijk van type vacuümpomp.

Buisovenwerkbuispakket voor vacuümatmosfeer bevat:

  1. Verlengde werkbuis
  2. 2 x stralingsschermen
  3. Eindafdichtingen werkbuis:
    • 1 x NW16 vacuümflens + thermokoppeldoorvoer
    • 2 x eindplaten: 1 x NW25 (compatibel met laagvacuümpomppakket); 1 x NW40 voor buitendiameter werkbuis 60 mm of 1 x ISO-K 63 voor buitendiameter werkbuis 86, 125, 150 en 200 mm (compatibel met hoogvacuümpomppakket)
  4. Toegang tot thermokoppel sonde:
    • Tot 1200°C: thermokoppel doorvoer compleet met type N thermokoppel
    • Boven 1200°C: 10 mm doorvoer met PTFE-afdichting en afsluitplug voor optionele thermokoppelconstructie type R of B of 20/40 sonde
