Er is een breed assortiment aan werkbuis accessoires beschikbaar bij het bestellen van een Carbolite Gero oven. Om te garanderen dat de juiste werkbuis toebehoren worden geleverd, vragen wij u het buisoven model aan te geven (horizontaal of verticaal gebruik), werkbuis afmetingen (binnendiameter, buitendiameter en lengte) en bedrijfstemperatuur. Indien u niet zeker weet welke toebehoren het meest geschikt zijn voor uw toepassing, raadpleeg dan onze applicatie experten.
Keramische isolatiepluggen zijn ontworpen om het warmteverlies aan de werkbuis uiteinden te verminderen en de temperatuur uniformiteit te verbeteren. Ze zijn bijzonder nuttig voor verticale buizen en buizen met diameters groter dan 25 mm.
Verschillende isolatiepluggen worden geleverd voor gebruik bij werkbuizen met een standaardlengte (voor gebruik in lucht) en langwerpige werkbuizen (voor gebruik met gemodificeerde atmosferen en vacuüm). In verticale werkbuizen is ondersteuning van isolatiepluggen vereist, tenzij gebruik met werkbuis eindafdichtingen (zie hieronder).
Type D isolatiepluggen omvatten metalen hangers die verticaal gebruik en een groef toelaten voor thermokoppel toegang. De geleverde isolatiepluggen zijn geschikt voor de oven en toepassing.

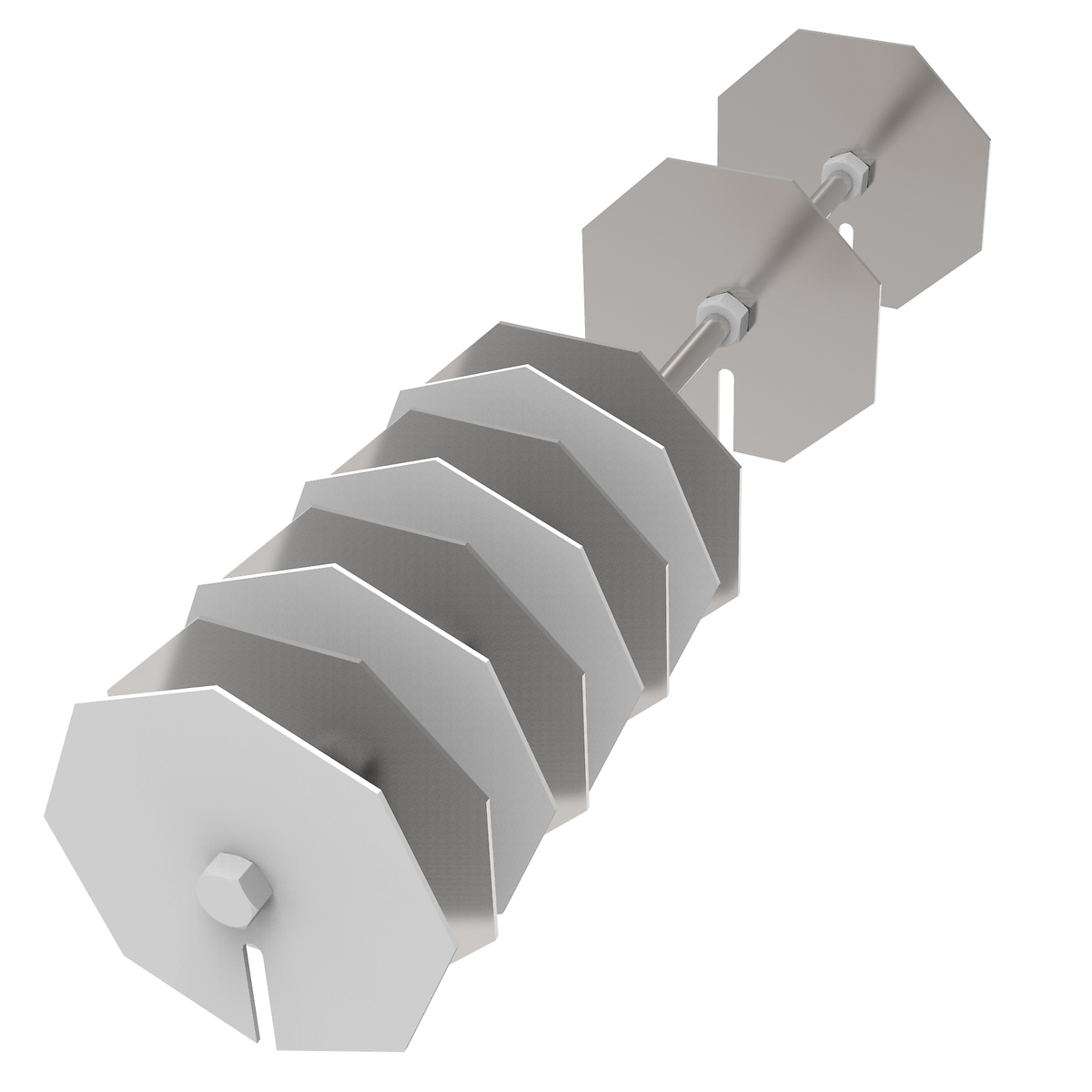

In uitgebreide werkbuizen kunnen stralingsschermen worden gebruikt als alternatief voor isolatiepluggen. Specifiek bruikbaar voor stofvrije toepassingen en met vacuümgehaltes lager dan 10-3 mbar.
Tot een maximale bedrijfstemperatuur van 1200 °C zijn de schermen gemaakt uit metaal, en boven deze temperatuur uit keramiek. In verticale werkbuizen, zijn stralingsschermen vereist, tenzij ze worden gebruikt met eindafdichtingen (zie hieronder).
Stralingsschermen omvatten metallische hangers die verticaal gebruik en een groef toelaten voor thermokoppel toegang. De geleverde schermen zijn geschikt voor de oven en toepassing.

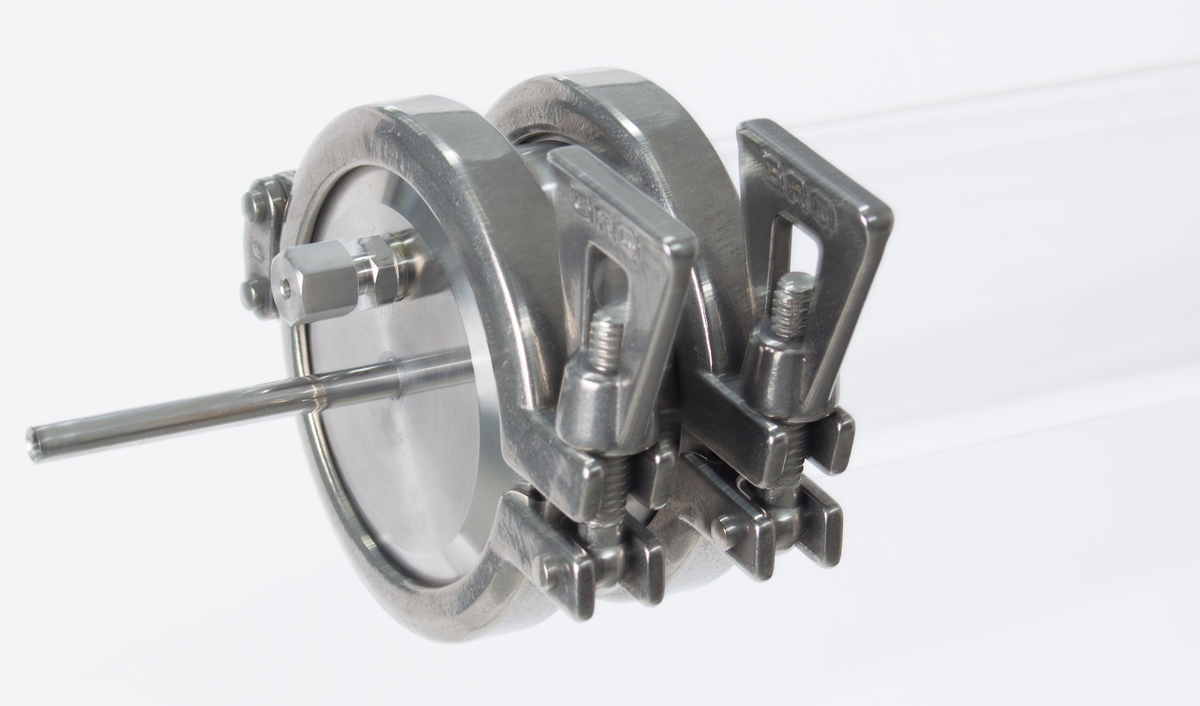

Werkbuis eindafdichtingen zijn vereist om een gewijzigde atmosfeer te bevatten en om met vacuüm te werken; vacuümniveaus van 10-6 mbar zijn mogelijk. Deze eindafdichtingen zijn geproduceerd uit roestvrij staal en zijn alleen voor gebruik met verlengde werkbuizen. Ze zijn beschikbaar voor werkbuizen met de volgende buiten diameters: 32, 46, 60, 86, 100, 150 en 200 mm. Andere maten zijn beschikbaar aan een meerprijs.
De volgende aansluitingen zijn beschikbaar voor gebruik met de eindafdichtingen: vlakke dichtingen, gas mondstuk (inlaat/ uitlaat), vacuümflenzen (NW16, NW25, NW40 of ISO-K 63) en thermokoppelingangen (ø1.5 mm, 3 mm en 10 mm). Waar de eindafdichtingsdiameter groot genoeg is, zijn combinaties van de bovengenoemde aansluitingen mogelijk, bv gasinlaat/uitlaat mondstuk + thermokoppelingang.
De eindafdichtingen zijn ontworpen voor gebruik in combinatie met isolatiepluggen of stralingsschermen. Watergekoelde eindafdichtingen zijn beschikbaar op aanvraag. Om het extra gewicht van de eindafdichtingen te kunnen aannemen, worden buissteunen aanbevolen (zie hieronder).
NOTITIE: De aanvaardbare tolerantie van de werkbuis buitendiameter is +1.5 mm to -1
1) Clamp 2) Seal plate 3) ‘O’ ring seal
4) Seal sleeve 5) Clamp seal 6) End plate
